tashqi rezbali podshipniklar g'ildiragi

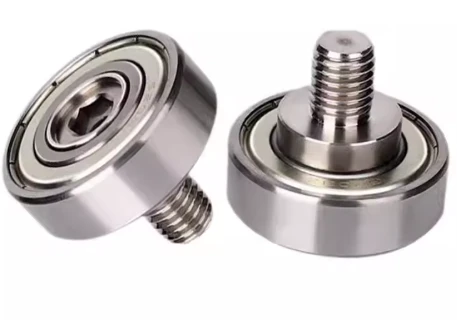

Tashqi ipli rulmanli yo'riqnoma g'ildiragi
Keng qamrovli ta'rif
Tashqi ipli podshipnikli yo'riqnoma kasnagi o'zining o'rnatish ipiga va ichida podshipnikga ega bo'lgan g'altakdir. U oʻzining tashqi iplari orqali tezda oʻrnatiladi va himoyalanadi va silliq, past{1}}ishqalanish koʻrsatmalarini beradi.
Biz uni nomini demontaj qilish orqali tushunishimiz mumkin:
1.Guide Wheel: Asosiy funktsional qism. Bu ob'ektni (kamar, arqon, sim, zanjir yoki boshqa sirt kabi) ma'lum bir yo'l bo'ylab boshqaradigan, qo'llab-quvvatlaydigan va harakat yo'nalishini o'zgartiradigan g'ildirak. Uning asosiy vazifasi ishqalanish va eskirishni kamaytirishdir.
2.Rulman: asosiy strukturaviy qism. Qo'llanma g'ildiragi ichida rulman (odatda chuqur yivli rulman) o'rnatilgan. Bu g'ildiraklarning juda silliq va past qarshilik bilan aylanishiga imkon beradi. Rulmansiz g'ildiraklar mashaqqatli va eskirishga moyil bo'lishi mumkin.
3.Erkak ip: yadro o'rnatish qismi. Millar va aylanalar bilan o'rnatilgan oddiy g'ildiraklardan farqli o'laroq, u markazda silliq teshikka ega emas, balki erkak ipning bir qismiga ega. Bu to'g'ridan-to'g'ri vida kabi ichki ip bilan o'rnatish yoki qavsga vidalanish imkonini beradi.
Asosiy xususiyatlar va afzalliklar
qo'shimcha shaftalar, muftalar yoki murakkab mahkamlash talab qilinmaydi, ularni burab qo'yish kifoya, bu montaj jarayonini sezilarli darajada soddalashtiradi.
Integratsiyalashgan dizayn juda ixcham va cheklangan joylarga mos keladi.
Aniq hizalanish va tortish uchun-g'ildirak masofasi va joylashishini aniq sozlash uchun aylantiring.
uni almashtirish kerak bo'lganda, faqat eskisini burab, uni yangisi bilan almashtiring.
Oʻrnatilgan-rulmanlar silliq aylanish va past shovqinni taʼminlaydi.

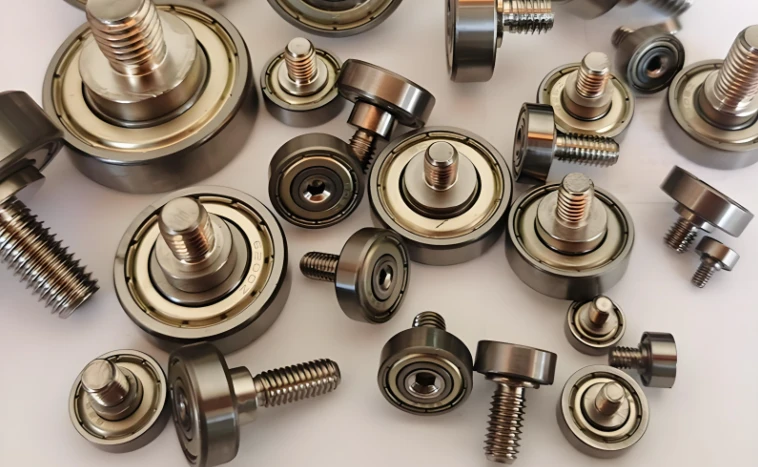

Strukturaviy tafsilotlar
Odatda tashqi ipli rulmanli hidoyat g'ildiragi odatda quyidagi qismlardan iborat
G'ildirak tanasi
Odatda muhandislik plastmassalaridan (masalan, neylon, POM poliasetal), zanglamaydigan po'latdan, mis yoki karbonli po'latdan yasalgan, tashqi qatlam ishqalanishni kuchaytirish yoki boshqariladigan ob'ektni himoya qilish uchun kauchuk yoki poliuretan bilan o'ralgan bo'lishi mumkin.
01
Rulman
Yadro chuqur yivli rulman bo'lib, uning ichida nozik po'lat sharlar va katakchalar, ichki va tashqi halqalarda nozik oluklar mavjud.
02
Tashqi tishli novda
Rulmanning ichki halqasiga o'rnatiladi, odatda zanglamaydigan po'latdan yoki karbonli po'latdan yasalgan va zangni oldini olish uchun sirt bilan ishlov berilgan (masalan, galvanizli).
03
Chang qoplami
Rulmanlarning ko'pgina modellarida chang va iflosliklarning kirib kelishiga yo'l qo'ymaslik va xizmat muddatini uzaytirish uchun har ikki tomonda (masalan, RS yoki 2RS modellari) kauchuk yoki metall muhrlangan qopqoqlar mavjud.
04
Umumiy dastur stsenariylari
Ushbu komponent chiziqli harakat, yo'l-yo'riq va kuchlanishni talab qiladigan avtomatlashtirish uskunalari va nozik mashinalarda keng qo'llaniladi.
3D printer: Vaqt kamarini boshqarish va qo'llab-quvvatlash uchun foydalaniladi, u 3D printerlarda juda keng tarqalgan qismdir.
CNC mashinalari: hidoyat kabellari, shlanglar yoki o'lchash liniyalari.
Avtomatlashtirish uskunalari:Yig'ish liniyalarida, robot qo'llari, kamarlarni, zanjirlarni yoki sim arqonlarni boshqarish uchun.
Ofis jihozlari:printerlarda nusxa ko'chirish va qog'oz uzatish qo'llanmalari kabi.
To'qimachilik mashinalari:hidoyat ip.
Sport zali jihozlari:hidoyat kabeli.
Qanday tanlash kerak?
Ushbu turdagi g'ildirakni tanlashda siz quyidagi asosiy parametrlarni hisobga olishingiz kerak:
Tashqi diametri: g'ildirakning o'zi diametri.
Ichki diametr / teshik diametri: ishlatiladigan tishli novda diametrini aniqlaydigan ichki rulmanning teshik diametriga ishora qiladi (lekin bu komponent o'z tishli novda bilan birga keladi, shuning uchun bu parametr ko'proq tizimli mos yozuvlar hisoblanadi).
Ip spetsifikatsiyasi: Bu M4, M5, M6, M8 va boshqalar kabi eng muhim parametr bo'lib, o'rnatish joyining tishli teshigiga mos kelishi kerak.
Umumiy uzunlik: g'ildirak uchidan tishli novda uchigacha bo'lgan uzunlik.
G'ildirak korpusi materiali: yuk, tezlik va ish muhitiga qarab tanlang (masalan, korroziyaga chidamlilik va antistatik-kerak bo'ladimi).
Rulman turi: oddiy rulmanlar yoki muhrlangan halqali podshipniklar (muhrlangan rulmanlar changli muhit uchun ko'proq mos keladi).
Xulosa qilib aytganda, tashqi tishli rulmanli yo'riqnoma g'ildiragi aqlli dizayni va o'rnatilgan funktsiyalari bilan standartlashtirilgan komponent hisoblanadi. U haydash, qo'llab-quvvatlash va mahkamlash funktsiyalarini birlashtirib, zamonaviy mexanik dizayn uchun katta qulaylik va ishonchlilikni ta'minlaydi.
| Yo'q. | Zanglamaydigan po'latdan yasalgan vint |
Ip Diametri |
Ichki Diametri |
Tashqi Diametri |
Kengligi |
qadam balandligi |
Uzunlik |
Almashtiriladigan MISUMI bilan |
|
| GCr15 | Zanglamaydigan po'lat | M | d | D | W | C | L | ||
| 1 | 673C1L4M3 | S673C1L4M3 | M3 | 3 | 6 | 2.5 | 1 | 4 | NTBG6-4 |
| 2 | 673C1L6M3 | S673C1L6M3 | M3 | 3 | 6 | 2.5 | 1 | 6 | NTBG6-6 |
| 3 | 675C1L5M3 | S675C1L5M3 | M3 | 5 | 8 | 2.5 | 1 | 5 | NTBG8-5 |
| 4 | 675C1L8M3 | S675C1L8M3 | M3 | 5 | 8 | 2.5 | 1 | 8 | NTBG8-8 |
| 5 | 683C1L4M3 | S683C1L4M3 | M3 | 3 | 7 | 3 | 1 | 4 | NTBG7-4 |
| 6 | 683C2L4M3 | S683C2L4M3 | M3 | 3 | 7 | 3 | 2 | 4 | |
| 7 | 683C1L6M3 | S683C1L6M3 | M3 | 3 | 7 | 3 | 1 | 6 | NTBG7-6 |
| 8 | 693C1L5M4 | S693C1L5M4 | M4 | 3 | 8 | 4 | 1 | 5 | |
| 9 | 623C1L5M4 | S623C1L5M4 | M4 | 3 | 10 | 4 | 1 | 5 | |
| 10 | 684C1L5M4 | S684C1L5M4 | M4 | 4 | 9 | 4 | 1 | 5 | NTBG9-5 |
| 11 | 684C1.5L5M4 | S684C1.5L5M4 | M4 | 4 | 9 | 4 | 1.5 | 5 | |
| 12 | 684C1L8M4 | S684C1L8M4 | M4 | 4 | 9 | 4 | 1 | 8 | NTBG9-8 |
| 13 | Ikki marta 684C4L8M4 | Doubel S684C4L8M6 | M6 | 4 | 9 | 8 | 4 | 8 | |
| 14 | 694C1L5M4 | S694C1L5M4 | M4 | 4 | 11 | 4 | 1 | 5 | |
| 15 | 694C1L5M6 | S694C1L5M6 | M6 | 4 | 11 | 4 | 1 | 5 | |
| 16 | 694C1L8M4 | S694C1L8M4 | M4 | 4 | 11 | 4 | 1 | 8 | |
| 17 | 695C1.5L5M4 | S695C1.5L5M4 | M4 | 5 | 13 | 4 | 1.5 | 5 | |
| 18 | 695C1L5M4 | S695C1L5M4 | M4 | 5 | 13 | 5 | 1 | 5 | |
| 19 | 695C1L6M4 | S695C1L6M4 | M4 | 5 | 13 | 5 | 1 | 6 | |
| 20 | 695C1L8M4 | S695C1L8M4 | M4 | 5 | 13 | 5 | 1 | 8 | |
| 21 | 695C2L6M5 | S695C2L6M5 | M5 | 5 | 13 | 5 | 2 | 6 | |
| 22 | 696C2L8M6 | S695C2L8M6 | M6 | 5 | 13 | 5 | 2 | 8 | |
| 23 | 695C3L8M6 | S695C3L8M6 | M6 | 5 | 13 | 5 | 3 | 8 | |
| 24 | 624C1L5M4 | S624C1L5M4 | M4 | 4 | 13 | 5 | 1 | 5 | NTBG13-5 |
| 25 | 624C1L6M4 | S624C1L6M4 | M4 | 4 | 13 | 5 | 1 | 6 | |
| 26 | 624C1L8M4 | S624C1L8M4 | M4 | 4 | 13 | 5 | 1 | 8 | NTBG13-8 |
| 27 | 604C1L5M4 | S604C1L5M4 | M4 | 4 | 12 | 4 | 1 | 5 | |
| 28 | 604C1L5M6 | S604C1L5M6 | M6 | 4 | 12 | 4 | 1 | 5 | |
| 29 | 604C1L8M4 | S604C1L8M4 | M4 | 4 | 12 | 4 | 1 | 8 | |
| 30 | 625C1L6M4 | S625C1L6M4 | M4 | 5 | 16 | 5 | 1 | 6 | |
| 31 | 685C1L5M4 | S685C1L5M4 | M4 | 5 | 11 | 5 | 1 | 5 | |
| 32 | 685C1L6M4 | S685C1L6M4 | M4 | 5 | 11 | 5 | 1 | 6 | |
| 33 | 685C2L6M5 | S685C2L6M5 | M5 | 5 | 11 | 5 | 2 | 6 | |
| 34 | 685C2L8M6 | S685C2L8M6 | M6 | 5 | 11 | 5 | 2 | 8 | |
| 35 | 685C3L8M6 | S685C3L8M6 | M6 | 5 | 11 | 5 | 3 | 8 | |
| 36 | 605C1L5M4 | S605C1L5M4 | M4 | 5 | 14 | 5 | 1 | 5 | |
| 37 | 605C1L6M4 | S605C1L6M4 | M4 | 5 | 14 | 5 | 1 | 6 | |
| 38 | 605C2L6M5 | S605C2L6M5 | M5 | 5 | 14 | 5 | 2 | 6 | |
| 39 | 605C2L8M6 | S605C2L8M6 | M6 | 5 | 14 | 5 | 2 | 8 | |
| 40 | 625C1L5M4 | S625C1L5M4 | M6 | 5 | 14 | 5 | 3 | 8 | |
| 41 | 625C1L6M6 | S625C1L6M6 | M4 | 5 | 16 | 5 | 1 | 5 | |
| 42 | 625C1L8M4 | S625C1L8M4 | M4 | 5 | 16 | 5 | 1 | 6 | NTBG16-5 |
| 43 | 625C2L6M5 | S625C2L6M5 | M4 | 5 | 16 | 5 | 1 | 8 | |
| 44 | 625C2L8M6 | S625C2L8M6 | M5 | 5 | 16 | 5 | 2 | 6 | NTBG16-8 |
| 45 | 625C2L8M6 | S625C2L8M6 | M6 | 5 | 16 | 5 | 2 | 8 | |
| 46 | 625C3L8M6 | S625C3L8M6 | M6 | 5 | 16 | 5 | 3 | 8 | |
| 47 | 686C1L8M6 | S686C1L8M6 | M6 | 6 | 13 | 5 | 1 | 8 | |
| 48 | 686C1.5L8M6 | S686C1.5L8M6 | M6 | 6 | 13 | 5 | 1.5 | 8 | |
| 49 | 686C2L8M6 | S686C2L8M6 | M6 | 6 | 13 | 5 | 2 | 8 | |
| 50 | 686C3L8M6 | S686C3L8M6 | M6 | 6 | 13 | 5 | 3 | 8 | |
| 51 | 696C1L8M6 | S696C1L8M6 | M6 | 6 | 15 | 5 | 1 | 8 | |
| 52 | 696C1.5L8M6 | S696C1.5L8M6 | M6 | 6 | 15 | 5 | 1.5 | 8 | |
| 53 | 696C2L8M6 | S696C2L8M6 | M6 | 6 | 15 | 5 | 2 | 8 | |
| 54 | 696C3L8M6 | S696C3L8M6 | M6 | 6 | 15 | 5 | 3 | 8 | |
| 55 | 696C4L8M6 | S696C4L8M6 | M6 | 6 | 15 | 5 | 4 | 8 | |
| 56 | Ikkita 696C4L8M6 | Ikki tomonlama S696C4L8M6 | M6 | 6 | 15 | 5 | 4 | 8 | |
| 57 | 688C1L8M6 | S688C1L8M6 | M6 | 6 | 16 | 5 | 1 | 8 | |
| 58 | 688C2L8M6 | S688C2L8M6 | M6 | 6 | 16 | 4 | 2 | 8 | |
| 59 | 606C1L8M6 | S606C1L8M6 | M6 | 6 | 17 | 4 | 1 | 8 | |
| 60 | 606C2L8M6 | S606C2L8M6 | M6 | 6 | 17 | 6 | 2 | 8 | |
| 61 | 606C2.5L8M6 | S606C2.5L8M6 | M6 | 6 | 17 | 6 | 2.5 | 8 | |
| 62 | 606C3L8M6 | S606C3L8M6 | M6 | 6 | 17 | 6 | 3 | 8 | |
| 63 | 606C4L8M6 | S606C4L8M6 | M6 | 6 | 17 | 6 | 4 | 8 | |
| 64 | 606C5L8M6 | S606C5L8M6 | M6 | 6 | 17 | 6 | 5 | 8 | |
| 65 | 606C5L10M6 | S606C5L10M6 | M6 | 6 | 17 | 6 | 5 | 10 | |
| 66 | 606C1L12M6 | S606C1L12M6 | M6 | 6 | 17 | 6 | 1 | 12 | |
| 67 | 606C2.5L12M6 | S606C2.5L12M6 | M6 | 6 | 17 | 6 | 2.5 | 12 | |
| 68 | 606C13L10M6 | S606C13L10M6 | M6 | 6 | 17 | 6 | 13 | 10 | |
| 69 | 626C1L8M6 | S626C1L8M6 | M6 | 6 | 19 | 6 | 1 | 8 | NTBG19-8 |
| 70 | 626C2L8M6 | S626C2L8M6 | M6 | 6 | 19 | 6 | 2 | 8 | |
| 71 | 626C2.5L8M6 | S626C2.5L8M6 | M6 | 6 | 19 | 6 | 2.5 | 8 | |
| 72 | 626C3L8M6 | S626C3L8M6 | M6 | 6 | 19 | 6 | 3 | 8 | |
| 73 | 626C4L8M6 | S626C4L8M6 | M6 | 6 | 19 | 6 | 4 | 8 | |
| 74 | 626C5L8M6 | S626C5L8M6 | M6 | 6 | 19 | 6 | 5 | 8 | |
| 75 | 626C5L10M6 | S626C5L10M6 | M6 | 6 | 19 | 6 | 5 | 10 | |
| 76 | 626C1L12M6 | S626C1L12M6 | M6 | 6 | 19 | 6 | 1 | 12 | NTBG19-12 |
| 77 | 626C2.5L12M6 | S626C2.5L12M6 | M6 | 6 | 19 | 6 | 2.5 | 12 | |
| 78 | 626C13L10M6 | S626C13L10M6 | M6 | 6 | 19 | 6 | 13 | 10 | |
| 79 | 608C1L8M6 | S608C1L8M6 | M6 | 8 | 22 | 7 | 1 | 8 | NTBG22-8 |
| 80 | 608C1.5L8M6 | S608C1.5L8M6 | M6 | 8 | 22 | 7 | 1.5 | 8 | |
| 81 | 608C2L8M6 | S608C2L8M6 | M6 | 8 | 22 | 7 | 2 | 8 | |
| 82 | 608C2.5L8M6 | S608C2.5L8M6 | M6 | 8 | 22 | 7 | 2.5 | 8 | |
| 83 | 608C3L8M6 | S608C3L8M6 | M6 | 8 | 22 | 7 | 3 | 8 | |
| 84 | 608C4L10M6 | S608C4L10M6 | M6 | 8 | 22 | 7 | 4 | 10 | |
| 85 | 608C4.5L10M8 | S608C4.5L10M8 | M8 | 8 | 22 | 7 | 4.5 | 10 | |
| 86 | 608C1L12M6 | S608C1L12M6 | M6 | 8 | 22 | 7 | 1 | 12 | NTBG22-12 |
| 87 | 608C1.5L12M6 | S608C1.5L12M6 | M6 | 8 | 22 | 7 | 1.5 | 12 | |
| 88 | 608C3L12M6 | S608C3L12M6 | M6 | 8 | 22 | 7 | 3 | 12 | |
| 89 | 688C2L8M6 | S688C2L8M6 | M6 | 8 | 24 | 8 | 2 | 8 | |
| 90 | 6000C2L8M6 | S6000C2L8M6 | M6 | 10 | 26 | 8 | 2 | 8 | |
| 91 | 6000C2.5L8M6 | S6000C2.5L8M6 | M6 | 10 | 26 | 8 | 2.5 | 8 | NTBG26-8 |
| 92 | 6000C2.5L12M6 | S6000C2.5L12M6 | M6 | 10 | 26 | 8 | 2.5 | 12 | NTBG26-12 |
| 93 | 6000C2.5L10M8 | S6000C2.5L10M8 | M8 | 10 | 26 | 8 | 2.5 | 10 | |
| 94 | 6200C2L8M6 | S6200C2L8M6 | M6 | 10 | 30 | 9 | 2 | 8 | NTBG30-8 |
| 95 | 6200C2L12M6 | S6200C2L12M6 | M6 | 10 | 30 | 9 | 2 | 12 | NTBG30-12 |
| 96 | 6200C2.5L12M6 | S6200C2.5L12M6 | M6 | 10 | 30 | 9 | 2.5 | 12 | |
| 97 | 6200C4.5L10M8 | S6200C4.5L10M8 | M8 | 10 | 30 | 9 | 4.5 | 10 | |
| 98 | 6200C5L10M8 | S6200C5L10M8 | M8 | 10 | 30 | 9 | 5 | 10 | |
| 99 | 6200C3.5L12M8 | S6200C3.5L12M8 | M8 | 10 | 30 | 9 | 3.5 | 12 | |
| 100 | 6001C4L12M10 | S6001C4L12M10 | M10 | 12 | 28 | 8 | 4 | 12 | |
| 101 | 6001C6L12M10 | S6001C6L12M10 | M10 | 12 | 28 | 8 | 6 | 12 | |
| 102 | 6002C5L12M10 | S6002C5L12M10 | M10 | 15 | 32 | 9 | 5 | 12 | |
| 103 | 6002C2.5L12M10 | S6002C2.5L12M10 | M10 | 15 | 32 | 9 | 2.5 | 12 | NTBG32-12 |
| 104 | 6002C2.5L20M10 | S6002C2.5L20M10 | M10 | 15 | 32 | 9 | 2.5 | 20 | NTBG32-20 |
| 105 | 6202C3L12M10 | S6202C3L12M10 | M10 | 15 | 35 | 11 | 3 | 12 | NTBG35-12 |
| 106 | 6202C4L12M10 | S6202C4L12M10 | M10 | 15 | 35 | 11 | 4 | 12 | |
| 107 | 6202C3L20M10 | S6202C3L20M10 | M10 | 15 | 35 | 11 | 3 | 20 | NTBG35-20 |
| 108 | 6202C8L12M10 | S6202C8L12M10 | M10 | 15 | 35 | 11 | 8 | 12 | |
| 109 | 6203C3L12M10 | S6203C3L12M10 | M10 | 17 | 40 | 11 | 3 | 12 | |
| 110 | 62O3C3L20M10 | S6203C3L20M10 | M10 | 17 | 40 | 11 | 3 | 20 | |
| 111 | 6203C5L12M10 | S6203C5L12M10 | M10 | 17 | 40 | 12 | 5 | 12 | |
| 112 | 6203C6L14M12 | S6203C6L14M12 | M12 | 17 | 40 | 12 | 6 | 14 | |
| 113 | 6904C2.5L12M10 | S6904C2.5L12M10 | M10 | 20 | 37 | 9 | 2.5 | 12 | NTBG37-12 |
| 114 | 6904C2.5L20M10 | S6904C2.5L20M10 | M10 | 20 | 37 | 9 | 2,5 | 20 | NTBG37-20 |
| 115 | 6004C5L12M10 | S6004C5L12M10 | M10 | 20 | 40 | 12 | 5 | 12 | |
| 116 | 6204C3L12M10 | S6204C3L12M10 | M10 | 20 | 47 | 14 | 3 | 12 | NTBG47-12 |
| 117 | 6204C3L20M10 | S6204C3L20M10 | M10 | 20 | 47 | 14 | 3 | 20 | NTBG47-20 |
| 118 | 6204C7.5L12M10 | S6204C7.5L12M10 | M10 | 20 | 47 | 14 | 7.5 | 12 | |
| 119 | 6205C3L12M10 | S6205C3L12M10 | M10 | 25 | 52 | 15 | 3 | 12 | NTBG52-12 |
| 120 | 6205C3L20M10 | S6205C3L20M10 | M10 | 25 | 52 | 15 | 3 | 20 | NTBG52-20 |
| 121 | 6205C3L40M10 | S6205C3L40M10 | M10 | 25 | 52 | 15 | 3 | 40 | |
