693 rulman radial va oʻrtacha eksenel yuklarni koʻtarish bilan mashhur boʻlgan, asosiy va umumiy maqsadli{1}}podshipnik turlariga mansub chuqur yivli sharli podshipnikdir. Uning "69" seriyali belgilanishi uning juda nozik kesma-ligini bildiradi, bu esa uni juda yengil va juda cheklangan joylar uchun mos qiladi. 600 seriyali miniatyura rulmanlarining vakillik modeli sifatida uning o'lchov aniqligi xalqaro standartlarga qat'iy rioya qiladi va turli xil muhrlanish shakllariga ega lotin modellari asosiy parametrlarda yuqori darajadagi mustahkamlikni saqlaydi.
693 ning asosiy parametrlari (ZZ&2RS):
Asosiy o'lchamlar:Ichki diametri (d) 3 mm, tashqi diametri (D) 8 mm, kengligi (B) 3 mm. Ba'zi gardishli modellarda gardishning tashqi diametri 9,5 mm gacha va gardish kengligi 0,7-0,9 mm. Ushbu ixcham tuzilma nozik asboblarning miniatyura dizayni talablariga moslashib, asbob-uskunalar ichida joyni tejashni maksimal darajada oshiradi.
Yuklash hajmi:Asosiy nominal dinamik yuk 474N ga etadi va statik yuk 114-144N, imperator birliklarida taxminan 65 funt dinamik yuk va 25 funt statik yukga teng. Ushbu ko'rsatkich miniatyura rulmanlari orasida ajralib turadi, kichik uskunalarda radial va eksenel birlashtirilgan yuklarni barqaror ushlab turishga qodir.
Tezlik cheklovi:Yog 'moylashda maksimal tezlik 60 000 rpm ga yetishi mumkin va yog'li moylashda 67 000 rpm ga ko'tariladi, bu oddiy miniatyura podshipniklarining tezlik chegarasidan ancha oshib ketadi, bu esa yuqori tezlikda ishlaydigan uskunani ishonchli qo'llab-quvvatlaydi.
Aniqlik darajasi:Asosiy mahsulotlar ABEC-3 aniqlik standartiga javob beradi, ayrim yuqori{2}}modellar mikron-darajadagi og‘ishlarni boshqarishga erishadi. 10-darajali yuqori aniqlikdagi po'lat sharlar bilan birgalikda bu ish paytida past tebranish va yuqori barqarorlikni ta'minlaydi.
Xususiyatlarni -chuqur o‘rganish: texnologiya tomonidan faollashtirilgan yutuqlar
Agar aniq parametrlar 693 rulmanning asosi bo'lsa, unda moddiy innovatsiyalar va strukturani optimallashtirish uning asosiy raqobatbardoshligining manbai hisoblanadi. 693 ta rulmanlarning turli markalari ishlab chiqarish jarayonlarining turli jihatlarini ta'kidlagan bo'lsa-da, ularning barchasi uchta asosiy talablar atrofida texnologik yutuqlarga erishadilar: aşınma qarshilik, muhrlanish va past shovqin.
1. Materialni tanlash: Turli xil ish sharoitlari uchun chidamlilikni ta'minlash
Asosiy 693 rulmanlari asosiy material sifatida yuqori-soflikdagi xromli po'latdan foydalanadi, u mukammal qattiqlik va pishiqlikka ega. Nozik issiqlik bilan ishlov berishdan so'ng, sirt qattiqligi HRC58-62 ga yetishi mumkin, bu esa aşınma qarshiligini samarali ravishda oshiradi. Muayyan ilovalar uchun zanglamaydigan po'latdan va seramika versiyalari ham mavjud: zanglamaydigan po'latdan yasalgan modellar nam va engil korroziy muhitlarga bardosh bera oladi, oziq-ovqat mashinalari va tashqi qurilmalar uchun mos keladi; kremniy nitridi (Si₃N₄) keramik podshipniklari yuqori haroratga chidamlilik (oʻta yuqori haroratli muhitlarga bardosh bera oladigan), magnit boʻlmagan xususiyatlar va elektr izolyatsiyasini oʻzida mujassam etgan boʻlib, ularni MRI tibbiy asbob-uskunalari va aerokosmik asboblar uchun juda mos keladi.
2. Muhrlash dizayni: kengaytirilgan umr uchun himoya qalqoni

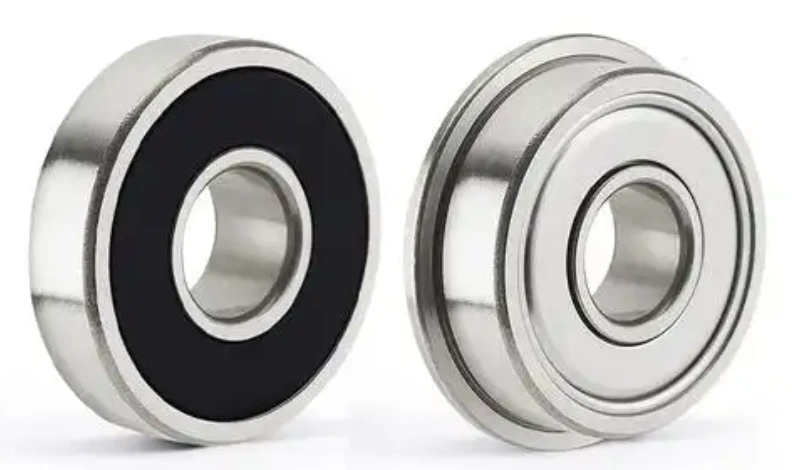

693 podshipnikining muhrlash tizimi ikkita asosiy turga bo'linadi: "ZZ" qo'shimchasi ikki tomonlama metall chang qoplamini bildiradi, chang, temir parchalari va boshqa qattiq aralashmalarning kirib kelishini samarali oldini oladi va ichki yog'ning barqarorligini saqlaydi, sanoat uskunalari va motor ilovalari uchun mos; "2RS" qo'shimchasi ikki tomonlama rezina muhrni bildiradi, u bir oz suvga chidamliligini ta'minlaydi va namlagichlar va kichik suv nasoslari kabi nam muhitda yaxshi ishlaydi. Ikkala muhrlash dizayni ham uskunaga texnik xizmat ko'rsatish xarajatlarini sezilarli darajada kamaytiradigan "xizmat-bo'sh" xususiyatlarga ega.
3. Nozik tuzilma: past shovqin va yuqori samaradorlik uchun asosiy yordam
Yuqori{0}}693 rulmanlari birlashtirilgan gardish dizayniga ega. Tashqi halqa tomonidagi halqali gardish to'g'ridan-to'g'ri eksenel joylashishni aniqlash imkonini beradi, qo'shimcha joylashishni aniqlash komponentlariga bo'lgan ehtiyojni kamaytiradi, o'rnatish jarayonini soddalashtiradi va yig'ish aniqligini oshiradi. Ichki qafas neylon yoki po'lat plitalardan yasalgan va optimallashtirilgan cho'ntak dizayni po'lat sharlarga kuchning teng taqsimlanishini ta'minlaydi. Aniq-parchalangan sirt yuzasi bilan birgalikda podshipnikning ish shovqini 35 desibeldan past darajada boshqariladi, bu "EMQ (Elektr dvigatel sifati)" standartiga javob beradi va maishiy texnika va tibbiy asbob-uskunalarning past shovqin talablariga mukammal darajada javob beradi.
Ilovalar: "Mikroskopik kuch" Ko'p maydonlarga kirib boradi
O'zining ixcham o'lchamlari va yuqori ishlashi bilan 693 podshipniklari ko'plab yuqori{1}}sohalarda "standart komponent"ga aylandi, ilovalar iste'mol tovarlaridan sanoat ishlab chiqarishigacha bo'lgan butun zanjirni qamrab oladi:
1. Nozik elektronika va maishiy texnika
Havo tozalagichlar, yuqori tezlikdagi kompyuter sovutish ventilyatorlari, printerlar, skanerlar, nusxa ko'chirish va qattiq disklar kabi qurilmalarda 693 podshipniklar yuqori-tezlik, past shovqin xususiyatlariga ega fanlar va uzatish tizimlarining barqaror ishlashini ta'minlaydi. Smartfon kamera modullari va dronlarda (gimbal motorlar, rotorli motorlar) uning mikron{5}}darajadagi aniqligi optik komponentlarning aniq aylanishini qo‘llab-quvvatlaydi, bu aniq tasvir va barqaror aerofotosuratga olish imkonini beradi.
2. Tibbiyot va sog'liqni saqlash sohalari

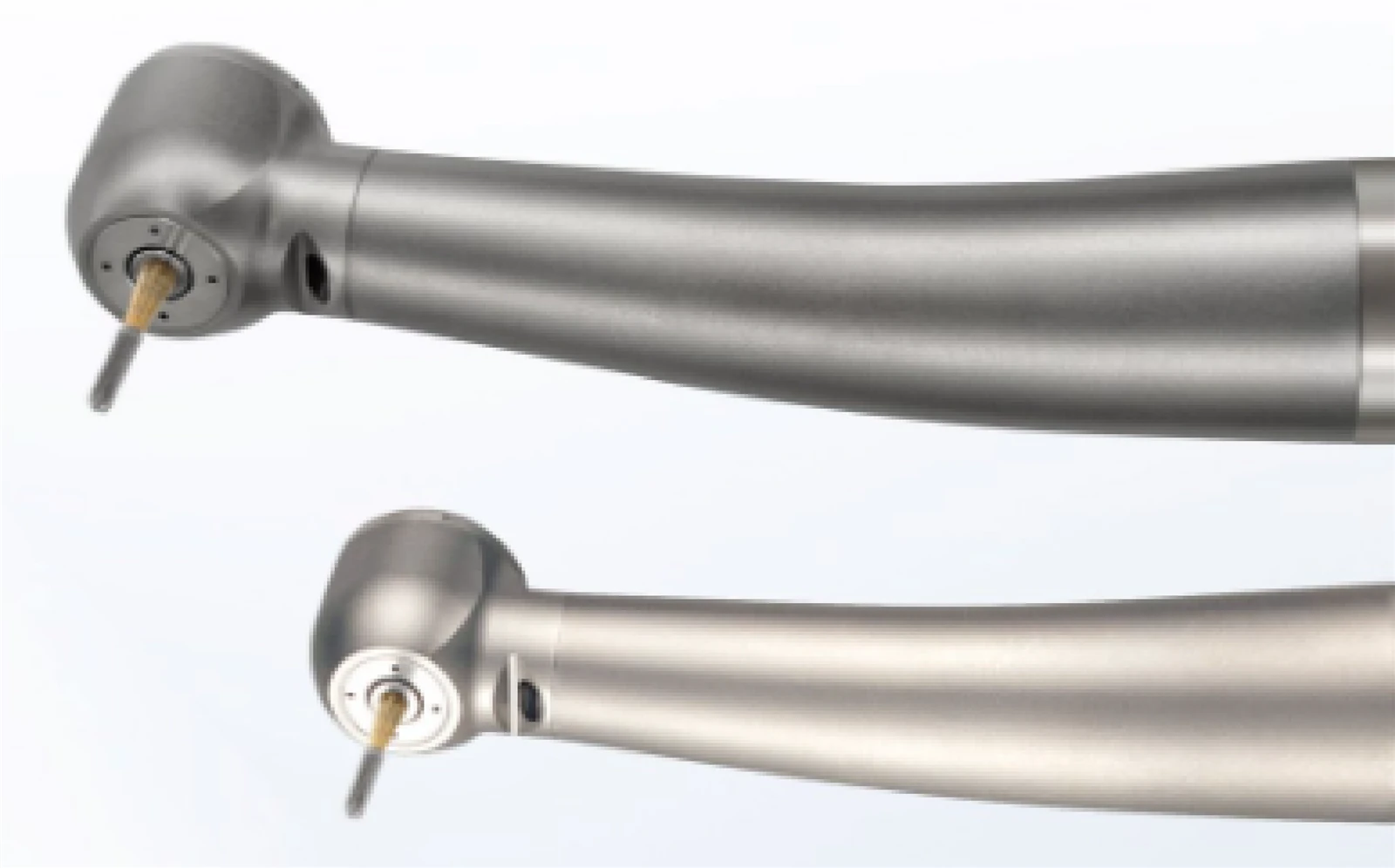

Stomatologik yuqori{0}}tezlikli qoʻl asboblari va jarrohlik robotli endefektorlarda 693 ta podshipniklar yuqori-chastota, yuqori{3}}tezlikda ishlashga bardosh berishi kerak. Ularning yuqori qattiqligi va aşınma qarshiligi uskunaning uzluksiz 8 soatdan ortiq uzluksiz ishlashini ta'minlaydi. MRI uskunalari va o'pka funktsiyasini qo'llab-quvvatlovchi qurilmalarda keramika 693 podshipniklari o'zlarining -magnit va korroziyaga- chidamli bo'lmagan xususiyatlariga ega bo'lib, bemor xavfsizligini ta'minlagan holda magnit maydon shovqinlarini oldini oladi.
3. Sanoat va maxsus jihozlar sektori

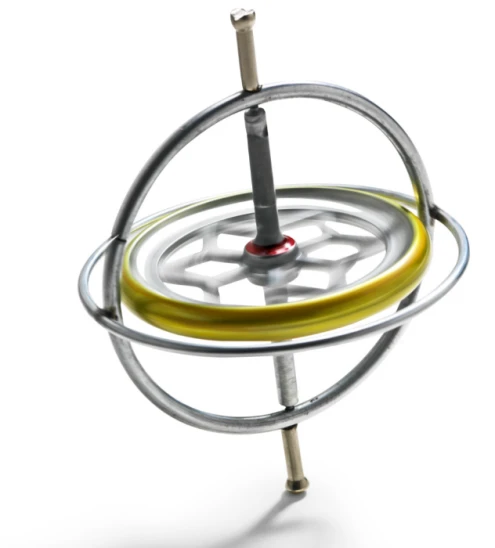

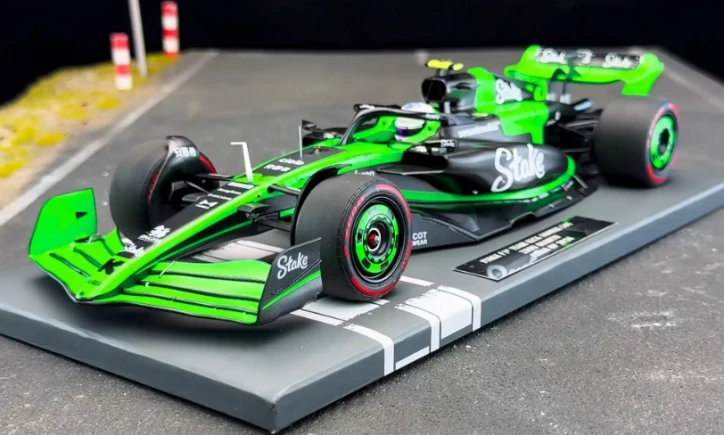

Kichik servo motorlar va oqim datchiklarida 693 rulmanning yuqori{0}}tezlik xususiyatlari signalni qabul qilish va quvvat chiqishining aniq sinxronlanishini ta'minlaydi. Poyga avtomobillari modellari va dron dvigatellarida ularning engil vazni (bir birlik uchun atigi 0,71-0,94 gramm) va yuqori yuk koʻtarish qobiliyati-yuqori tezlikda manevr va uzoq chidamlilikni qoʻllab-quvvatlaydi. Aerokosmik sohada seramika 693 podshipniklari haddan tashqari harorat farqlari va vakuumli muhitda barqaror ishlashni saqlab, sun'iy yo'ldosh giroskoplarida qo'llaniladi. Robototexnika va avtomatlashtirish uskunalarida 693 ta podshipniklar kichik robot qo'llari, tashish tizimlari va boshqaruv tizimlarida nozik qo'shma komponentlar sifatida xizmat qiladi.
Tanlash bo'yicha qo'llanma: Ehtiyojlarni qondirish uchun aniq tanlov
Turli xil qo'llash stsenariylari uchun 693 podshipniklarini tanlash uchta asosiy tamoyilga amal qilishi kerak: Yuqori tezlikni talab qiluvchi quruq ish sharoitlari uchun "ZZ" metall-muhrlangan modelga ustunlik bering; nam muhit yoki gidroizolyatsiya talablari uchun "2RS" kauchuk-muhrlangan model ko'proq mos keladi; tibbiy va aerokosmik, keramik podshipniklar yoki ABEC-3 yoki undan yuqori aniqlikdagi zanglamaydigan po'latdan yasalgan podshipniklar kabi yuqori-ilovalar uchun tavsiya etiladi.
Bearing 693 3 mm ichki diametrli nozik ishlov berishdan tortib, 60 000 rpm da yuqori{1}}tezlikda ishlashgacha bo'lgan rulman 693 miniatyura podshipniklarining texnologik qobiliyatini o'zida mujassam etgan bo'lib, kichik maydonda o'zining ajoyib imkoniyatlarini namoyish etadi. Aqlli ishlab chiqarishni aniqlik va miniatyuralashtirishga o'tishning bugungi davrida, bu kichkina podshipnik uskunalarni yangilash uchun "mikroskopik harakatlantiruvchi kuch" ga aylanib, ko'plab noma'lum hududlarda "kichik komponentlar, katta ta'sir" afsonasini yozmoqda. Maishiy texnika ishlab chiqaruvchilarining xarajatlarni nazorat qilish ehtiyojlari yoki tibbiy asbob-uskunalarning yuqori-aniqlik talablari bo‘ladimi, Bearing 693 ko‘p qirraliligi uni muhandislik dizaynida ishonchli tanlovga aylantiradi.
