Po'lat sharlar (yoki dumaloq sharlar) rulmanlarning asosiy komponentlari hisoblanadi. Ularning ishlashi va sifati to'g'ridan-to'g'ri rulmanning va hatto butun mexanik tizimning ishlash muddati, aniqligi, ishonchliligi, tezligi va yuk ko'tarish qobiliyatini-belgilaydi. Rulmanlar uchun mos po'lat sharlarni tanlashning ahamiyati asosan quyidagi jihatlarda namoyon bo'ladi:
1. Materiallar asosiy ishlashni aniqlaydi
Charchoq muddati: Yuqori sifatli rulmanli po'lat (masalan, GCr15, AQSh 52100 po'latiga ekvivalent), to'g'ri issiqlik bilan ishlov berishdan so'ng, yuqori tozalik va bir xil mikro tuzilishga ega bo'lib, rulmanning kontakt charchoq muddatini sezilarli darajada yaxshilaydi.
Aşınmaya qarshilik va qattiqlik: Chelik sharlar aşınmaya qarshi turish uchun juda yuqori qattiqlikni (odatda HRC 60-66) talab qiladi, shu bilan birga sinishning oldini olish uchun ma'lum darajada qattiqlikka ega. Yuqori tezlikli yoki korroziy muhitlar kabi maxsus ilovalar zanglamaydigan po'lat yoki keramika (masalan, silikon nitridi Si3N4) kabi materiallardan foydalanishni talab qilishi mumkin.
O'lchov barqarorligi: Material o'lchov barqarorligini ta'minlashi va uzoq muddatli foydalanish yoki harorat o'zgarishi paytida mikro-deformatsiyaning oldini olishi kerak.
2. Ishlov berishning aniqligi ish sifatini aniqlaydi
O'lchov aniqligi (sferiklik, diametr farqi): Aniqlik darajalari (masalan, G3, G5, G10, G20 va boshqalar, kichikroq raqamlar yuqori aniqlikni ko'rsatadi) rulmanning aylanish aniqligi, tebranishi va shovqiniga bevosita ta'sir qiladi. Yuqori aniqlikdagi rulmanlar (masalan, dastgoh shpindellari) uchun G5 yoki G3 toifali po'lat sharlar talab qilinadi.
Sirt pürüzlülüğü: Juda silliq yuzalar ishqalanishni kamaytiradi, harorat ko'tarilishini pasaytiradi, aşınma va shovqinni kamaytiradi va charchoqning parchalanishini kechiktiradi.
Yuzaki nuqsonlar: Har qanday mayda tirnalish, yoriq yoki chuqur charchoqning buzilishining kelib chiqishiga va rulmanning erta shikastlanishiga olib keladigan stress kontsentratsiyasi nuqtasiga aylanishi mumkin.
3. Asosiy rulmanning ishlashiga bevosita ta'sir qilish
Aylanish aniqligi va qattiqligi:
Po'lat sharlarning geometrik aniqligi rulmanning aylanish tezligini belgilovchi asosiy omil hisoblanadi. Kam{1}}aniqlikdagi poʻlat sharlar uskunani qayta ishlash aniqligi yoki oʻlchash xatolarining pasayishiga olib kelishi mumkin.
Ishqalanish momenti va harorat ko'tarilishi:
Yuqori-aniqlikdagi, past pürüzlü po'lat sharlar yanada barqaror va pastroq ishqalanish momentini ta'minlaydi, bu esa haddan tashqari qizib ketishning oldini olish uchun nozik asboblar va yuqori{2}}tezlikdagi podshipniklar (masalan, shpindel va aero-dvigatel podshipniklari) uchun juda muhimdir.
Vibratsiya va shovqin (NVH ishlashi):
Po'lat sharlarning geometrik xatolari va sirt sifati rulman tebranishi va shovqinning asosiy manbalaridan biridir. Maishiy texnika va yuqori{1}}motorlar kabi yuqori jimjitlikni talab qiladigan ilovalarda "sokin" darajadagi ultra-yuqori aniqlikdagi po'lat sharlardan foydalanish kerak.
Yukni taqsimlash va yuk ko'tarish qobiliyati:
Bir xil o'lchamdagi po'lat sharlar rulman ichida yukning teng taqsimlanishini ta'minlaydi. Haddan tashqari diametrli farqlar ba'zi po'lat sharlarning ortiqcha yuklanishiga olib kelishi mumkin, boshqalari esa "bo'sh" bo'lib, rulmanning haqiqiy yuk ko'tarish qobiliyatini va ishlash muddatini sezilarli darajada kamaytiradi.
Yuqori-Tezlik:
Yuqori tezlikda markazdan qochma kuch juda katta. Pastroq{1}}zichlikdagi keramik sharlardan (masalan, kremniy nitridi sharlari) foydalanish dumaloq elementlarning markazdan qochma kuchini sezilarli darajada kamaytiradi, tashqi poygadagi bosimni pasaytiradi, bu esa yuqori tezlik va past haroratni oshirish imkonini beradi.

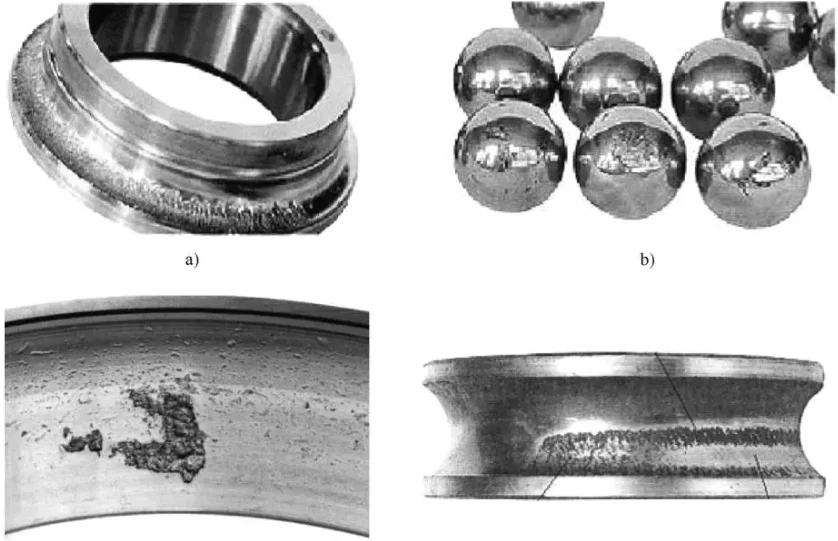

4. Muvaffaqiyatsizlik rejimlarining to'g'ridan-to'g'ri bog'liqligi
Charchoqning chayqalishi (chuqurlik): Odatda po'lat to'p yoki poyga yo'lining er osti qismidagi stress kontsentratsiyasi nuqtalaridan kelib chiqadi; material sifati va tozaligi hal qiluvchi omillardir.
Kiyinish: etarli darajada sirt qattiqligi va pürüzlülüğü g'ayritabiiy aşınmaya, bo'shliqning oshishiga va aniqlikning yo'qolishiga olib keladi.
Buzilish: Materialning etarlicha mustahkamligi yoki ichki nuqsonlar zarba yuklari ostida po'lat to'pning sinishiga olib kelishi mumkin, bu esa halokatli nosozlikka olib keladi.
Yopishqoqning aşınması (gasting): yomon moylash yoki haddan tashqari yuk ostida, qo'pol{0}}yuzali po'lat sharlar mikro-payvandlash va tirqish yo'li bilan yirtishga ko'proq moyil bo'ladi.
Chelik sharni tanlashda asosiy fikrlar
Amaliy muhandislikda po'lat sharlarni tanlash rulmanni qo'llash stsenariysi asosida-bajarishni talab qiladi:
1. Aniqlik darajasi: Nozik dastgoh shpindellari, kosmik kema giroskoplari → G3, G5 darajasi; Umumiy motorlar, avtomobil g'ildiragi → G10, G20 toifasi.
2. Material:
Koʻpgina ilovalar: yuqori-karbonli xromli poʻlat.
Korroziy muhit: 440C zanglamaydigan po'lat va boshqalar.
Yuqori tezlik, yuqori harorat va izolyatsiyaga qo'yiladigan talablar: Silikon nitridi (Si3N4) seramika sharlari (lekin qimmat).
3. O'lchamlar va toleranslar: rulman konstruktsiyasining bo'shlig'iga (ichki bo'sh joyga) mos kelishi kerak.
4. Maxsus muolajalar: Ishonchlilikni oshirish uchun sirtni mustahkamlash muolajalari (masalan, ion implantatsiyasi) yoki maxsus sirt to'qimalari qo'llanilishi mumkin.
Xulosa: Kichik bo'lsa-da, po'lat sharlar rulmanlarning "yuragi" dir. Bitta sifatsiz po‘lat shar, loyihalashtirilgan va ishlab chiqarilgan rulmanni-vaqtdan oldin yaroqsiz holga keltirishi mumkin. Zamonaviy mashinasozlik sanoatining yuqori aniqlik, yuqori tezlik, uzoq umr va yuqori ishonchlilik tendentsiyasida po'latdan yasalgan sharlar uchun sifat talablari tobora kuchayib bormoqda. To'g'ri po'lat sharlarni tanlash, asosan, rulman tizimining asosiy harakatlanuvchi qismlari uchun eng mos "genlarni" tanlashdir. Bu nafaqat xarajat masalasi, balki tizimning ishlashi va ishonchliligining asosidir. Shu sababli, yuqori{6}}yuqori yoki muhim ilovalarda taniqli, professional po'lat shar ishlab chiqaruvchilardan-sotib olish va qattiq sifat tekshiruvlarini o'tkazish juda muhim sarmoyadir.
